Accueil Etang et bassin Bricolages Les filtres en bricolage Filtre 4 chambres

Voilà un filtre maison vraiment intéressant, en effet jugez plutôt : 1 mètre cube de volume total, 4 chambres, simple à réaliser et très économique car avec un peu d'astuce il est possible de se procurer une cuve de ce type à très bon prix. Même si vous deviez acheter une cuve au prix coûtant, le filtre serait encore très avantageux par rapport à ceux du marché et surtout pour un volume aussi important.

Il est très important de se procurer une cuve qualité alimentaire, en effet nous ne pouvons pas permettre que des produits toxiques soient libérés dans cet espace. Nous recherchons la croissance des bactéries pas leur mort prématurée.

Tout débute par le dessin du projet. Celui-ci a été réalisé par Artgraphbegain bien connu sur le forum et maître dessinateur du site. Après quelques échanges de mail, Laurent RENAUX s'est mis en quête du matériel, celui-ci fut vite rassemblé et le travail de construction a pu commencer.
Voilà les accessoires de passage de paroi et vanne de vidange. En effet le filtre comportera une vidange de chaque zone de décantation, soit 4 au total. L'avantage de ce système est de ne pas devoir enlever les masses filtrantes pour le nettoyage du filtre, il suffit d'ouvrir la vanne pour évacuer les boues de décantation.
Voilà la cuve dont la partie supérieure a été découpée
Ci-contre les panneaux de séparations des compartiments du filtre. Vu la forme de la cuve, les panneaux on été ajustés pour épouser le mieux possible les flancs intérieurs de la cuve. On remarque également les entailles dans les panneaux qui permettront leur emboîtement. Des plaques de toit de véranda sont le matériau choisi pour réaliser les séparations (plaques de polycarbonate)
La seconde a été de percer le fond de la cuve pour mettre les traversées de paroi de diamètre 50 et de découper le fond de l’armature.
Voici deux vues du dessus avec les séparations assemblées et collées à l'aide de silicone (7 cartouches) c'est la phase la plus délicate de ce montage.
Vue du dessus : on remarque dans le fond le passe paroi de purge d'un des compartiments, diamètre 50mm
Vue de face : avec à gauche l'entrée du filtre et à droite la sortie. La sortie nécessite un grand diamètre, voilà pourquoi nous voyons qu'elle est réalisée pour un tube 110mm alors que l'entrée a un diamètre de 40mm
Vue de détail du passe paroi de 50 mm de l'entrée du filtre
Vue de détail du passe paroi de 110 mm de la sortie du filtre
Vue d'ensemble du filtre terminé, il reste à garnir les différents compartiments

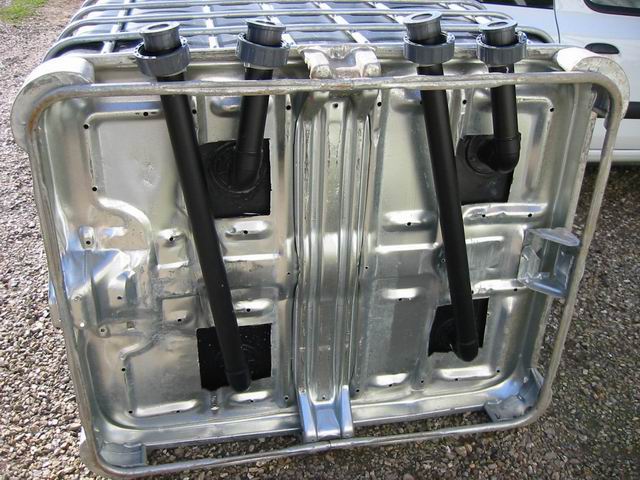

Les tuyaux et vannes de purge des différents compartiments sont mis en place
L'espace réservé au levage suffit largement à placer les tubes et vannes

Un grand merci à Laurent RENAUX et Artgraphbegain pour nous avoir fait partager leur création. Il y a encore des choses à finaliser. Lorsque Laurent aura installé le filtre et qu'il sera fonctionnel, il nous fera d'autres photos pour compléter l'article.

Ceci dit je vous conseille de veiller à bien oxygéner ce genre de filtre car il est relativement haut, il vous faudra au moins 2 grands bulleurs par cuve (sauf pour la première qui comportera des brosses) et une pompe à air ne pouvant donner un grand débit, c'est la clef du succès avec ce type de filtre.

Vous pouvez toujours poser des questions à Laurent RENAUX et Artgraphbegain sur le forum concernant cette belle réalisation
